ЖК «БРИНЕР»
ЖК «БРИНЕР»
Адрес: Приморский край, г. Владивосток, ул Харьковская
Тип: Фасады
Работы: Проект стадии АС
Описание проекта
Рабочая документация по устройству фасадной системы выполнена на основе договора на субподряд организации и архитектурных решений и инженерно-геодезических данных объекта «Жилой комплекс в районе ул. Харьковская, 1, г. Владивосток»

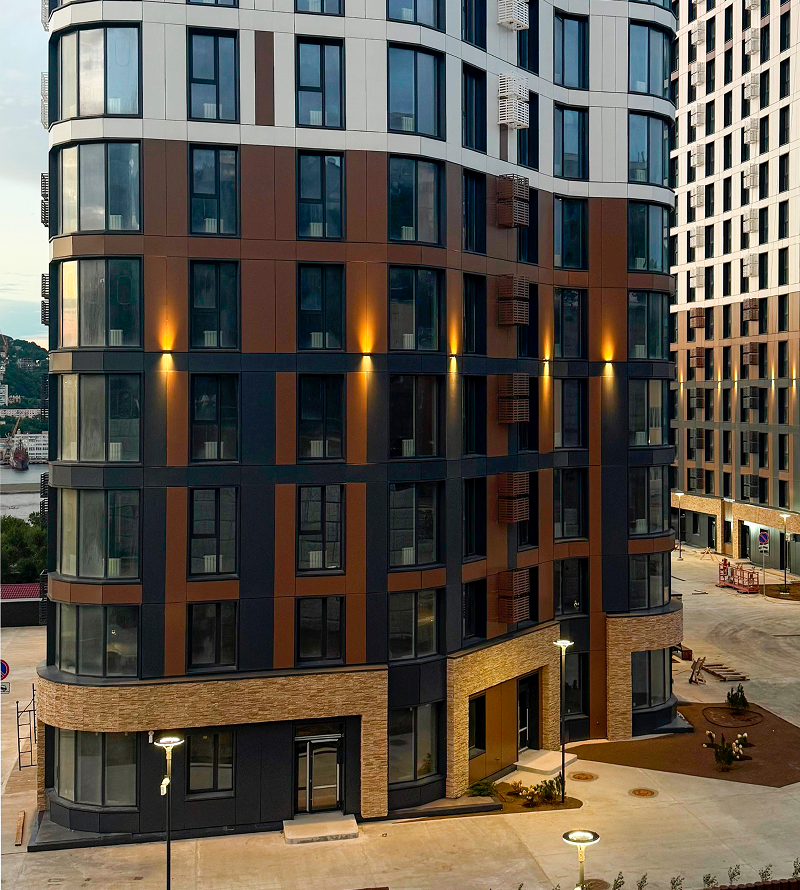

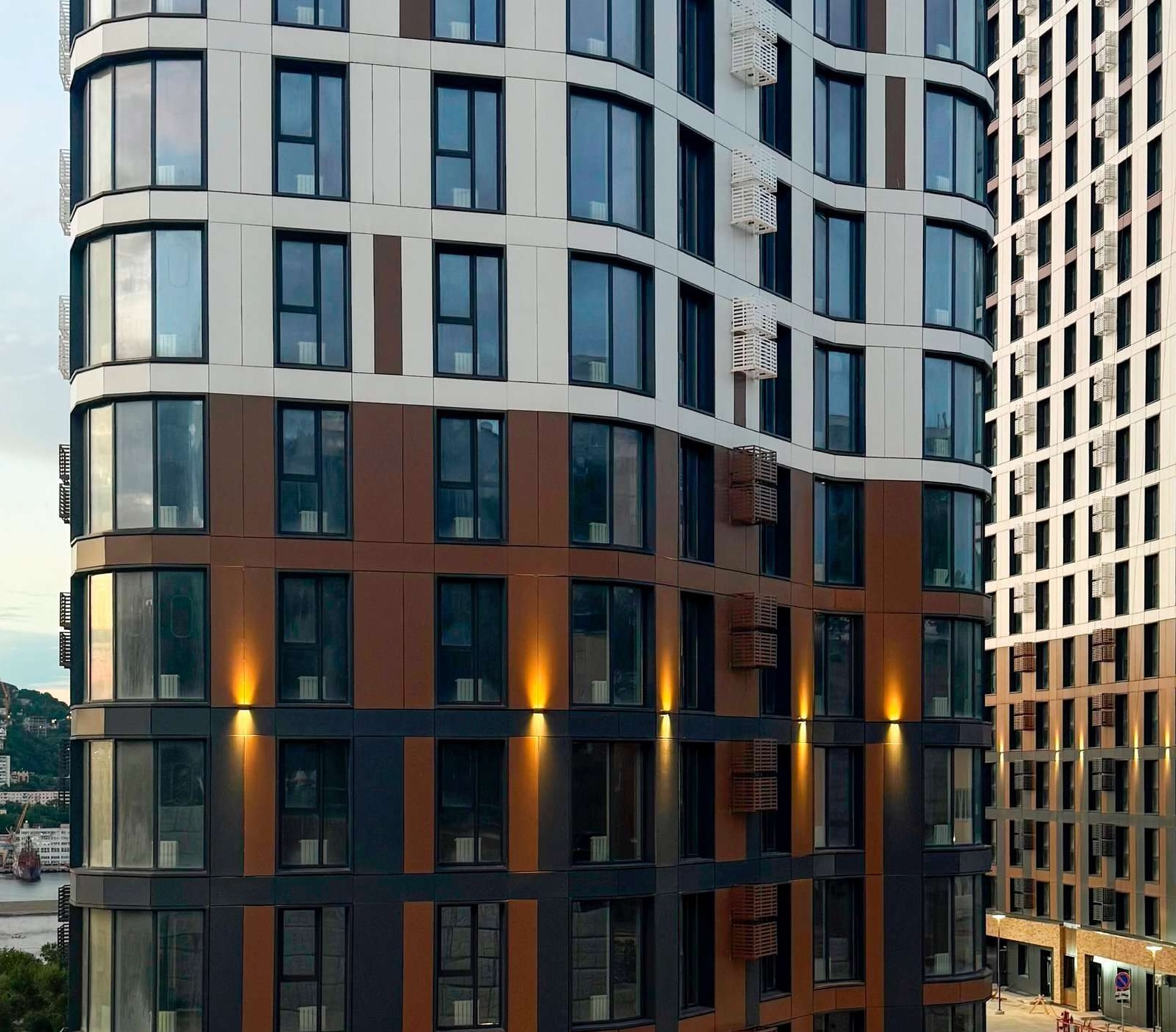

На фасаде здания смонтирована навесная фасадная система с воздушным зазором 40–200 мм и облицовкой композитными панелями «Сибалюкс РФ» (RAL9003, RAL8025, RAL7024). Основание фасада — монолитный железобетон. Здание расположено в условиях высоких ветровых и гололёдных нагрузок IV района, сейсмичностью 6 баллов и сильноагрессивной средой, что было учтено при подборе подсистемы и креплений.
В составе фасадной системы применяются: • кронштейны L-образной формы с теплоизоляционными прокладками; • направляющие профили Y КПС-476; • крепёж — фасадные анкеры, вытяжные заклёпки 5,0×12 А/А2 и 4,8×14 А2/А2. Монтаж подсистемы выполнялся с учётом требований к расстояниям до кромок бетона, расположению арматуры и компенсационным температурным зазорам в стыках профилей.
Фасад утеплён минераловатными плитами: • внутренний слой — 150 мм, плотность ≥ 30 кг/м³; • наружный слой — 30 мм, плотность ≥ 80 кг/м³. Утеплитель фиксируется тарельчатыми дюбелями по рекомендации производителя. Укладка выполнялась в шахматном порядке с обязательной перевязкой швов и без образования зазоров или деформации плит.
Реализованные кейсы

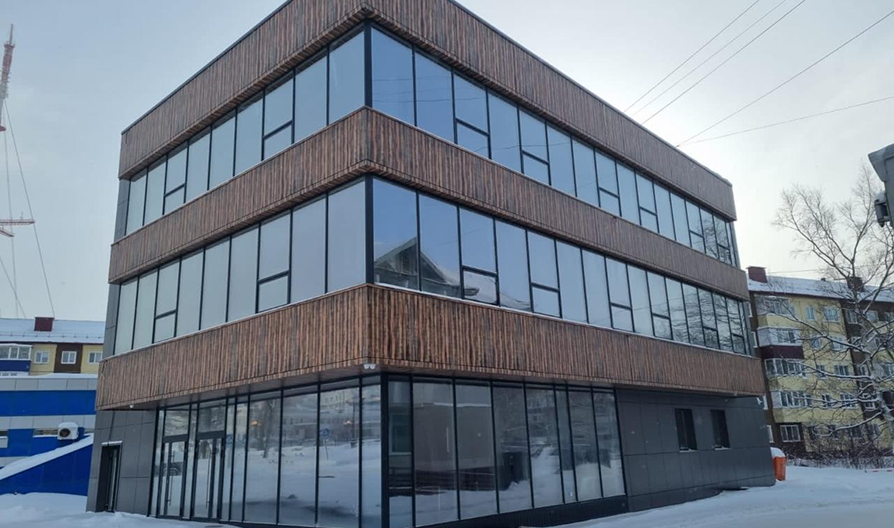

ТЦ Альянс
